고객의 필요에 가장 정확하게

부합하는 맞춤형 솔루션

UG STANDARD는 XRF 도금두께 측정에 사용되는 표준시편 설계·제작 전문기업으로, 도금두께 표준시편 및 XRF 측정용 표준시편을 측정 목적과 적용 환경에 맞춰 설계·제작합니다.

 또한 X선 형광 분석기(XRF)를 비롯한 도금 두께 측정 장비의 교정 또는 성능 확인 과정에서 기준 물질로 활용되는 표준시편을 제작·공급하여, 고객사의 측정 재현성과 품질 관리 기준 설정을 지원합니다.

 두께 및 함량 조건에 따른 맞춤형 표준시편을 주문 제작으로 제공하며, 각 제품에는 적용 목적에 따른 측정 확인 자료 또는 관련 문서가 함께 제공됩니다.

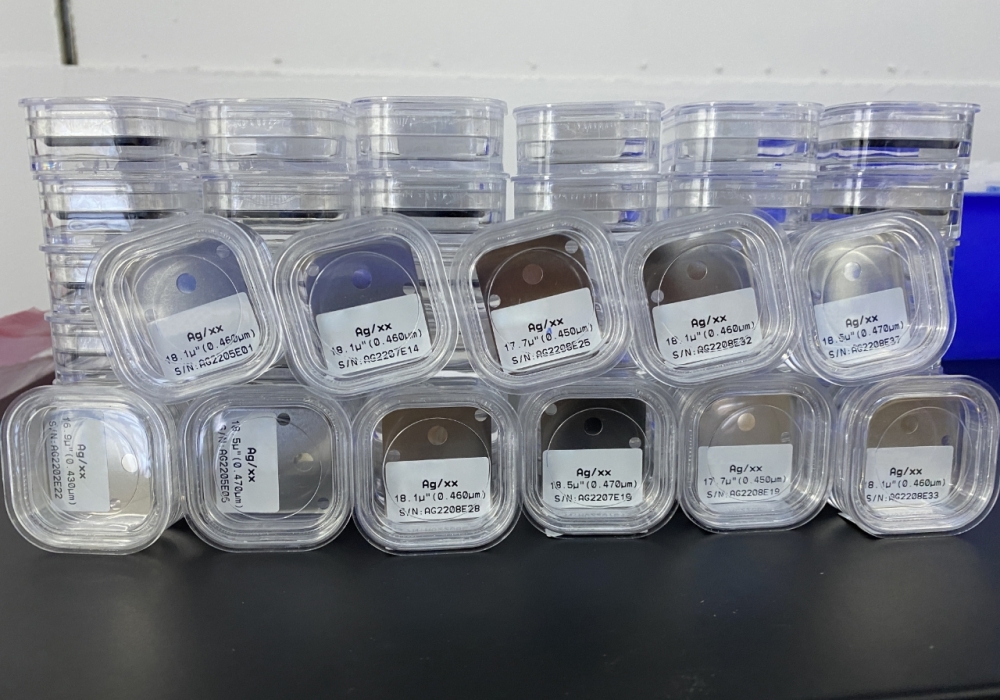

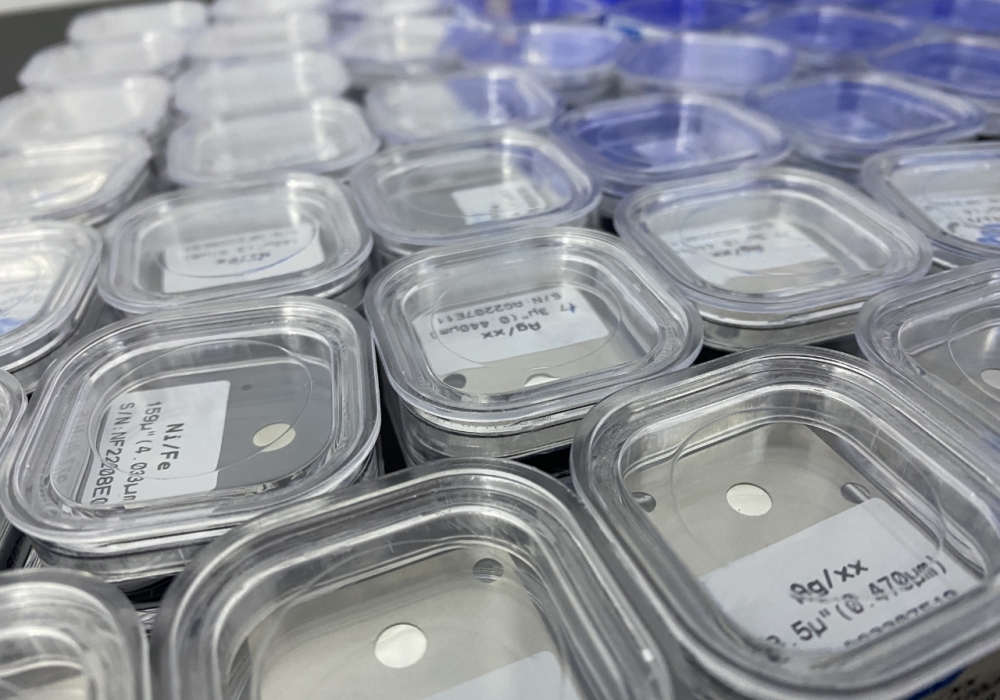

얇은 박막 형태 표준시편

(Foil Standard)

서로 다른 소재를 겹쳐 사용하는 방식으로 다양한 측정 조건과 어플리케이션에 적용할 수 있는 표준시편입니다. 다만 박막 형태의 특성상 물리적 손상 가능성이 있어 취급 및 보관 시 주의가 필요합니다.

 니켈(Ni), 금(Au), 은(Ag) 등 다양한 금속 성분이 도금된 측정 대상에 적용하기에 적합하며, XRF 도금두께 측정 환경에서 다층 조건 또는 조합 측정 환경에서 활용도가 높은 표준시편입니다.

UG STANDARD_시편사진2.jpg
UG STANDARD_시편사진3.jpg

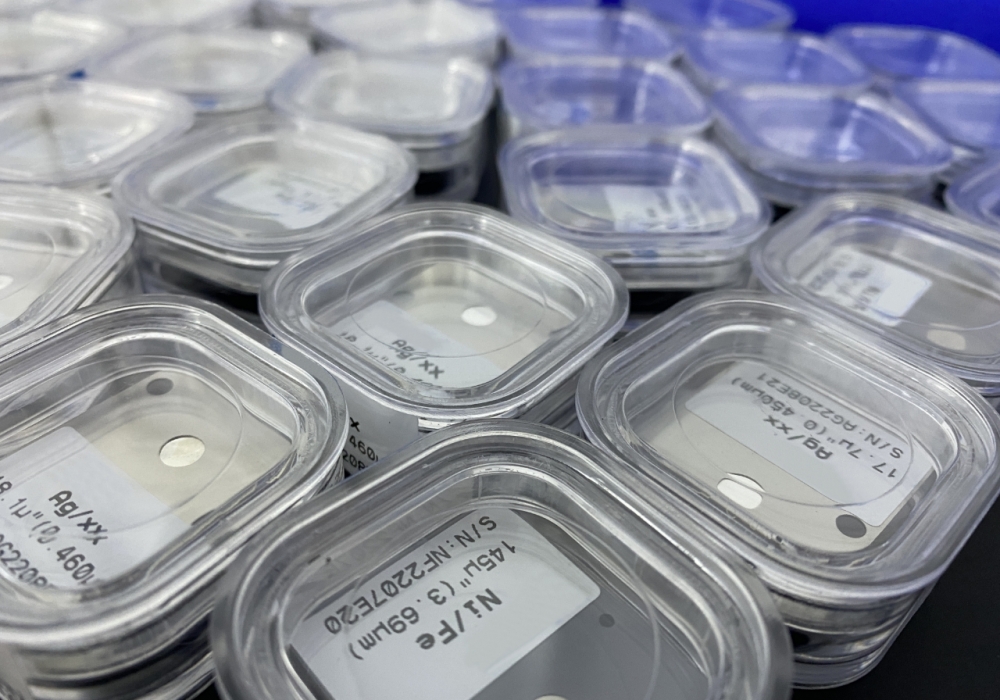

도금된 형태 표준시편

(Plated Standard)

기판 소재 위에 특정 금속이 직접 도금된 구조의 표준시편으로, 겹쳐 사용하는 방식은 불가능하지만 다층 도금 측정 시 간극 발생으로 인한 측정 오차를 최소화할 수 있는 특징을 가집니다.

도금층이 기판에 직접 형성되어 있어 물리적 손상 위험이 상대적으로 낮고, 취급 및 관리가 용이합니다. 철(Fe) 기판에 아연(Zn) 도금과 같이 단일 소재 기판에 동일 금속이 도금된 측정 대상에 적용하기에 적합합니다.

제품특징

1

단일층 도금 두께 표준시편 (Single-Layer Plating Standard)
설명: 가장 보편적으로 사용되는 표준시편으로, 특정 소재 기판 위에 한 종류의 금속 또는 합금을 정밀한 두께로 증착하여 제작합니다.
주요 도금층
•
귀금속: 금(Au), 백금(Pt), 팔라듐(Pd), 로듐(Rh), 은(Ag) 등
•
일반금속: 니켈(Ni), 구리(Cu), 크롬(Cr), 아연(Zn), 주석(Sn) 등
적용 분야: 커넥터, PCB, 반도체 리드프레임, 자동차 부품 등
특징: 0.1μm 이하의 박막부터 100μm 이상의 후막까지 폭넓은 두께 범위 제작 가능

2

다층 도금 두께 표준시편 (Multi-Layer Plating Standard)
설명: 두 종류 이상의 다른 금속층을 순차적으로 증착하여 제작하는 고난이도 표준시편입니다. 각 층의 두께와 순도를 정밀하게 제어하는 독자적인 기술력을 보유하고 있습니다.
주요 도금층
•
Au/Ni/Cu (전자 부품)
•
Cr/Ni/Cu (장식 및 내식성 부품)
•
Sn-Pb/Ni/Cu (솔더링 부품)
적용 분야: 반도체 패키징, 고내식성 요구 부품, 복합 기능성 표면 처리
특징: 각 층간의 상호확산을 최소화하는 공정 기술로 장기적인 신뢰성 확보

3

합금 도금 두께 표준시편 (Alloy Plating Standard)
설명: 두 종류 이상의 금속이 일정한 비율로 합금된 층을 증착하여 제작합니다. 합금의 조성비를 정확하게 제어하고 균일성을 확보하는 것이 핵심 기술입니다.
주요 합금
•
주석-납 (Sn-Pb), 니켈-인 (Ni-P), 아연-니켈 (Zn-Ni) 등
적용 분야: 무전해 도금, 기능성 합금 도금층의 품질 관리
특징: 합금 조성 분석 데이터 함께 제공

4

무한대 표준시편 (Infinite Standard)
설명: XRF 측정기가 기판(Base)의 영향을 받지 않고 도금층 자체의 순수한 특성(스펙트럼)만을 인식하도록, 매우 두껍게 제작된 벌크(Bulk) 형태의 순수 물질 표준시편입니다. 이는 측정기의 검량선(Calibration Curve) 설정 시 가장 기본적인 '제로(Zero)값' 또는 '무한대 두께값'을 정의하는 핵심적인 역할을 합니다.
주요 재: 금(Au), 구리(Cu), 니켈(Ni), 알루미늄(Al), 철(Fe) 등 각종 순수 금속 및 NiP(92%Ni8%P) Brass, Invar, Kovar, SUS304 등 합금 금속
적용 분야: XRF 도금 두께 측정기의 기본 검량선 생성 및 보정 및 소재 성분 분석 장비의 교정
특징: 99.9% 이상의 고순도 재료를 사용하여 제작되며, 표면을 정밀 연마하여 측정 신뢰도를 극대화

5

맞춤형 표준시편 제작 서비스 (Custom Standard Service)
설명: 고객사의 실제 제품과 동일한 형상, 곡률, 소재(기판)를 사용하여 표준시편을 제작하는 최상위 서비스입니다.
측정 오차를 현실적으로 최소화하여 가장 정확한 품질 관리를 가능하게 합니다.
제작 과정: 고객 상담 → 기판 분석 → 공정 설계 → 시편 제작 → 정밀 측정 및 인증 → 납품
장점: 실제품 측정 시 발생하는 기하학적 오차(Geometric Error) 최소화, 측정 신뢰도 극대화
